1.1铜排加工规格要素
（1）母线排宽度：40~160(mm)，宽度≥125时厚度＜8；
（2）母线排厚度：4~15(mm)；
（3）母线长度：400~3000（mm）。
1.2可加工的规格
W、Z、L型弯、平行弯、双平行弯、三直角弯、直角平行弯、直角弯、中起平行弯。
注：无法加工立弯
折弯类型 | 排头 （最短尺寸）mm | 折弯段间距 （不含排厚）mm | 排尾 （最短尺寸）mm |
W、Z、L型弯 | 50 | 100 | 170 |
平行弯、双平行弯、三直角弯、直角平行弯 | 50 | 100 | 170 |
直角弯、直角U型弯、中起平行弯 | 50 | 100 | 170 |
U型弯 | 50 | 120 | 170 |
主要技术参数：
名称 | 单位 | 参数 | |
公称力 | 折弯 | KN | 300 |
侧推 | N | 500 | |
翻转 | N | 500 | |
输送部分 | 电机功率 | kW | 0.55 |
伺服部分 | 电机功率 | kW | 1.5 |
液压单元 | 电机功率 | kW | 4.4 |
X轴最大行程 | mm | 3000 | |
Z轴最大有效行程 | mm | 200 | |
折弯角度范围 | ° | 90≤Y＜180 | |
折弯模具 | 套 | 2 | |
控制轴数 | 个 | 4 | |
角度精度 | ° | ±0.5 | |
定位精度 | mm | ±0.5 | |
气 源 压 力 | MPa | 0.6——0.8 | |
电 源 总 功 率 | KW | 10KW | |
最大允许板材（长*宽*厚） | mm | 3000*160*15 | |
最小允许板材（长*宽*厚） | mm | 400*40*4 | |
主机外形尺寸：长*宽 | mm | 6500*2300 | |
总 重 量 | 4600 | ||
序号 | 名称 | 品牌 | |
1 | 控制系统 | 可编程控制器（PLC） | SIEMENS |
工控一体机 | 高机定制 | ||
控制按钮 | Schneider | ||
断路器 | ABB | ||
交流接触器 | ABB | ||
感应器 | LEUZE Telemecanique | ||
伺服电机 | INOVANCE | ||
伺服驱动器 | INOVANCE | ||
2 | 传动系统 | 精密直线导轨 | HIWIN |
精密滚珠丝杠 | HIWIN | ||
气缸 | SNS | ||
轴承 | NSK | ||

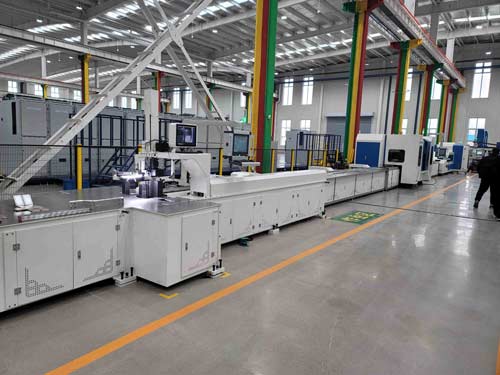

全自动数控母线折弯机是高效、精密的母线加工设备，由主工作台、副工作台、伺服液压站和控制系统等组成，搭载视觉角度检测系统，无需人工干预。液压元器件采用国内外知名品牌，有效保证了机床的整体性能。
机器的主要特点：
1.机器工作自动化。机器按照自动生成的程序进行加工。编制好的加工程序可随时调出来下载至数控系统进行加工。
2.机床上大部分零件采用焊接方式，结构简单，刚性较好。
3.X、Y、Z方向采用了效率高、寿命长、精度高优质滚珠丝杠和直线导轨，由伺服电机或者液压油缸进行驱动，从而保证了零件的加工质量和精度要求。
